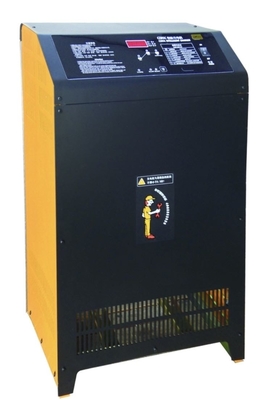

工業用 48V 55A CZB5C-D SCRフォークリフト充電器 320-440Ah トラクションパック
製品詳細
| 出力電圧: | 48V | 原則: | 矯正器 |
|---|---|---|---|
| モデル: | CZB5C-D48V/55A | 出力電圧: | 48V DC (24 x 2V セル) |
| 出力電流: | 最大55A | バッテリー容量: | 320-440Ah (8.5時間レート) |
| 入力電圧: | 三相 380V AC (公表されている入力電流 220V/415V) | 入力電力: | 4.1kVA |
| 寸法: | 466×361×785mm | 正味重量: | 62のkg |
| テクノロジー: | SCR位相角制御、電源周波数変圧器 | 充電特性: | タイムイコライジング仕上げのWaテーパー |
| 冷却: | サーモスタット強制空気 | 保護: | 開回路、逆接続、過負荷、短絡、過熱 |
| 保証: | 12ヶ月 | 応用: | 1 シフトの倉庫、作業場、小規模配送センターで 48V 320 ~ 440Ah 鉛酸パックを稼働する三輪およびコンパクト四輪電動カウンターバランス トラック、パレット トラック、牽引トラクター。 |
| Battery Parameter: | 48V 320-440Ah | Size: | 466×361×785 mm |
| Type: | Forklift battery charger | ||
| ハイライト |
48V 55A SCRフォークリフト充電器,CZB5C-D 変圧器充電器,320〜440Ah トラクションバッテリー充電器 |
||
製品説明
クイックアンサー:CZB5C-D48V/55Aは、3輪および4輪カウンターバランスフォークリフト、パレットトラック、けん引トラクター向けの3相SCR充電器で、48V 320-440Ahの鉛蓄電池パックに55Aを供給します。入力4.1kVA、寸法466 x 361 x 785 mm、重量62 kg、CEおよびISO9001認証、納期15日。
48V 55Aスロットは、倉庫のバッテリールームの静かな主力製品です。3輪およびコンパクトな4輪カウンターバランスフォークリフトで、320-440Ahパックを使用し、1シフトで昼食時に充電に戻ります。CZB5C-D48V/55Aは、まさにその用途のために作られています。ライン周波数SCR充電器で、トランス駆動、サイリスタ制御、出力55Aは、400Ahパックで快適な0.14Cに位置します。内部に特別なものも、独自の部品もありません。
SCRはシリコン制御整流器、つまり4層PNPNサイリスタの略です。ゲートパルスが導通するまで両方向の電流をブロックし、半サイクルの終わりに電流がゼロになるまでラッチされたままになります。充電器では、ランプの調光器と同じ役割を果たしますが、55Aをスイッチングし、前面にメイントランスを備えています。
キャビネット内のシーケンスは、1文で説明できるほど短いです。三相 mains が50Hzトランスに入り、パックに必要な電圧まで降圧します。サイリスタブリッジが整流・調整し、クローズドループコントローラーが点火角度をトリミングして、パック電圧が上昇する間、出力電流を設定値に保持します。高周波スイッチングステージや、時代遅れになるファームウェア定義の充電プロファイルはありません。
結果として2つのことが起こります。電流制限はソフトウェアではなく、銅とシリコンによって設定されるため、ファンが停止したりコネクタが短絡したりしても、計算されるのではなくハードウェアによって吸収されます。そして、すべての電源部品はカタログ品です - サイリスタ、ヒューズ、コンタクタ、ファン、リレー - これが、何年も前に製造されたCZB5Cが、配線図を見たことのないワークショップでも修理可能である理由です。
- 電源に耐えます。パネルプラント、港湾、鋳造所では、電圧低下や相不均衡が発生します。トランスのフロントエンドはそれらを乗り越えます。スイッチング電源は自己保護して停止します。
- 社内で修理できます。サイリスタ、コンタクタ、ヒューズ、ファン、制御リレーは市販品です。独自のボード、工場への返品、3週間の航空貨物はありません。
- 熱に強いです。熱源の上に密集した電子機器スタックはありません。トランスが熱源であり、高温で動作するように設計されています。
- 再タップできます。異なるパック電圧または容量は、タップ変更と設定であり、新しい充電器ではありません。
- 数十年サービスを提供します。巻線絶縁とファンモーターが消耗品であり、どちらも現場で交換可能です。
- トレードオフは正直です。高周波設計よりも、重量、フットプリント、および数ポイント低い効率。毎日稼働するバッテリールームにとっては、公正な交換です。
| パラメータ | 値 |
|---|---|
| モデル | CZB5C-D48V/55A |
| 充電技術 | SCR位相角制御、ライン周波数トランス |
| 入力電圧 | 三相380V AC(220V / 415V入力電流公開) |
| 入力電流 @220V / @380V / @415V | 10.8 / 6.3 / 5.7 A |
| 入力電力 | 4.1 kVA |
| 出力電圧 | 48V DC(24 x 2Vセル) |
| 出力電流 | 最大55A |
| バッテリー容量 | 8.5時間放電率で320-440Ah |
| 充電特性 | 時間制御の均等化仕上げを備えたWaテーパー |
| 寸法 | 466 x 361 x 785 mm |
| 正味重量 | 62 kg |
| 冷却 | サーモスタット強制空冷 |
| 保護 | 開放回路、逆接続、過負荷、短絡、過熱 |
| 保証 | 12ヶ月 |
充電率20%の400Ahパックを想定します。約320Ahを戻す必要があります。55Aでは、バルクステージは約5.8時間かかります。Waテーパーと均等化仕上げでさらに2〜3時間追加されるため、8.5時間のシフトチェンジが機能します。320Ahパックでの同じ計算では0.17Cになります。これは、フロートトラクションバッテリーが受け入れられる範囲内であり、充電器は単に早く終了します。440Ahパックでは、レートは0.125Cに低下します。これは、8年間持続すると予想されるパックには十分穏やかです。
55A充電器は妥協ではありません。これは、バッテリーメーカーが指定する範囲にあり、パック電圧が44Vからガス発生点まで上昇する間、その電流を維持する、320-440Ah帯の24セルパックに適切なサイズです。より多くの電流を流しても利点はなく、より少ない電流を流すとトラックが待機します。CZB5C-D48V/55Aは、バッテリーメーカーが指定する範囲に収まり、パック電圧が44Vからガス発生点まで上昇する間、その電流を維持します。
- トラックがベイに運ばれ、キースイッチがオフになり、バッテリーコネクタが接続されます。コンタクタが閉じる前に逆接続が検出されます。
- ユニットは自動バッテリー検出を実行し、遅延スタートを適用してから、パックにソフトスタートします。t=0で全電流でプレートを叩くことはありません。
- 電圧がガス発生レベルを通過する間、電流は設定値で保持されます。二重クローズドループは電圧と電流を同時に追跡し、点火角度を継続的に補正します。
- 電流はWaカーブに沿ってテーパー状になり、標準的なテーパー特性です。パックが上昇するにつれて電流は減少し、ハードカットではなく低いフロートレベル電流で終了します。
- 均等化ステージは、設定期間終了まで保持され、充電器がシャットダウンする前にセルを共通の比重に戻します。
- 終了データはメモリに書き込まれ、パックのパフォーマンスが低下し始めたときに技術者が読み取ることができる最後の30回の充電のうちの1つです。
同じキャビネットファミリーで、48Vおよび80Vパック、55Aから120Aまでをカバーします。このモデルが正確に適合しない場合は、テーブルに同じトランスプラットフォーム上の代替案が表示されます。
| モデル | 電力(kVA) | 入力電流 220/380/415V(A) | 出力電流(A) | バッテリーV | バッテリーAh(8.5h) | 寸法(mm) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| D48V/55A | 4.1 | 10.8 / 6.3 / 5.7 | 55 | 48 | 320-440 | 466x361x785 | 62 |
| D48V/65A | 4.9 | 12.8 / 7.4 / 6.8 | 65 | 48 | 375-520 | 466x361x785 | 65 |
| D48V/80A | 6.0 | 15.7 / 9.1 / 8.3 | 80 | 48 | 465-640 | 466x361x785 | 68 |
| D48V/100A | 7.5 | 19.7 / 11.4 / 10.4 | 100 | 48 | 580-800 | 526x360x882 | 86 |
| D48V/120A | 9.0 | 23.6 / 13.7 / 12.5 | 120 | 48 | 700-960 | 526x360x882 | 95 |
| D80V/65A | 8.1 | 21.3 / 12.3 / 11.3 | 65 | 80 | 375-520 | 526x360x882 | 87 |
| D80V/70A | 8.8 | 23.0 / 13.3 / 12.2 | 70 | 80 | 405-560 | 526x360x882 | 87 |
| D80V/80A | 10.0 | 26.2 / 15.2 / 13.9 | 80 | 80 | 465-640 | 526x360x882 | 89 |
| D80V/100A | 12.5 | 32.8 / 19.0 / 17.4 | 100 | 80 | 580-800 | 526x360x882 | 95 |
| D80V/120A | 15.0 | 39.4 / 22.8 / 20.9 | 120 | 80 | 700-960 | 526x360x882 | 107 |
バッテリー容量は8.5時間放電率で表示されています。特別な仕様はご要望に応じてカスタマイズされます。コネクタタイプ、ケーブル長、入力電圧、塗装色はいずれも注文時に設定可能です。
- 電源。上記の表の入力電流定格の絶縁および保護装置を備えた専用三相フィード。
- ケーブル。DCラインをトラックまで短く、適切にサイズを合わせてください。過小評価されたケーブルを流れる55Aは、熱、電圧降下、および遅い充電に変わります。
- 空気。キャビネットのファン側に自由な空気、およびバッテリー自体の換気。密閉された部屋でフロートバッテリーを充電することは、水素の問題であり、充電器の問題ではありません。
- 位置。床置き、水平、直接の水しぶきから離れた場所。ベイがトラック間で共有される場合は、キャスターが利用可能です。
- コネクタ。標準化しているプラグをお知らせください。DIN 160A、アンダーソン、固定ボルト端子はすべて注文に応じて供給されます。
- 毎週:ファンが作動しており、吸気口がほこりで覆われていないことを確認してください。暑いベイでの過熱障害は、ほぼ常に空気の流れの問題であり、電子機器の問題ではありません。
- 毎月:終了電圧をパック仕様と比較し、メモリから最後の充電履歴を読み取ります。
- パックごとのサービス:スケジュールに従って均等化充電を実行し、放置されたパックには脱硫機能を使用します。
- 保持するスペア:サイリスタ、ヒューズ、ファン、コンタクタ。これがすべての消耗品リストであり、靴箱に収まります。
シリコン制御整流器、サイリスタです。充電器はトランスを通して mains を降圧し、位相制御サイリスタブリッジで調整します。これは古典的なヘビーデューティ充電器トポロジーであり、依然として最も修理可能なものです。
いいえ。CZB5Cは鉛蓄電池用のWaテーパー充電器です。リチウムパックには、セルバランシング通信を備えたCC/CVプロファイルが必要です。それらについては、CZC7およびESCHリチウムシリーズを提供しています。リチウムパックに間違ったトポロジーを使用することは、安全上の問題であり、保証の問題ではありません。
三相220V、380V、415Vが標準オプションで、それぞれの入力電流はテーブルに記載されています。単相入力は、小型のEシリーズモデルで利用可能ですが、このキャビネットでは利用できません。
注文確認およびデポジット後15日、範囲全体で月産5000台の供給能力があります。
充電器は、防湿シートを備えた合板ケースに梱包され、燻蒸フリーで、EXW、FOB、またはCIFで出荷できます。正確な見積もりを行うために、4行をお送りください。パック電圧とセル数、Ah容量、シフトあたりの充電トラック数、および使用するコネクタタイプ。
用途:3輪およびコンパクトな4輪電動カウンターバランスフォークリフト、パレットトラック、けん引トラクター。シングルシフトの倉庫、ワークショップ、小規模な流通センターで、48V 320-440Ahの鉛蓄電池パックを使用。
-
特徴
CZB5Cシリーズインテリジェント充電器は、漏れ トランス、シリコン制御整流器技術、マイクロコンピュータ制御の有機的な組み合わせです。 このデバイスは、Wsa +パルス充電特性カーブを最適化できます。バッテリーの充電電圧が上昇するにつれて、充電電流は自動的に減少します。 ガス発生前または充電の後期段階でパルス充電が実行されます。 バッテリーの十分な電力を保証することを前提に、このデバイスは内部温度を大幅に下げ、バッテリーのガス発生を低減し、バッテリーの寿命を効果的に延ばし、充電効率を最終的に向上させます。 製品全体は、シンプルな構造、便利な操作、完全な機能、高効率を備えています。 動作条件 (1)標高2000メートル以下。 (2)周囲温度10〜40℃。 (3)周囲温度20℃±5℃の条件下で相対湿度85%以下。
(4)導電性粉塵および爆発の危険がない場所に保管。 (5)腐食性ガス、絶縁ガス、蒸気などの有害な雰囲気中での保管は避けてください。

-
(6)雨や雪のない場所に保管。
(7)垂直からの偏差は5度未満とします。激しい振動や衝撃のない作業状況。
技術データ
備考: お客様の要件に応じて、さまざまな種類を設計してご要望にお応えできます。 タグ:
